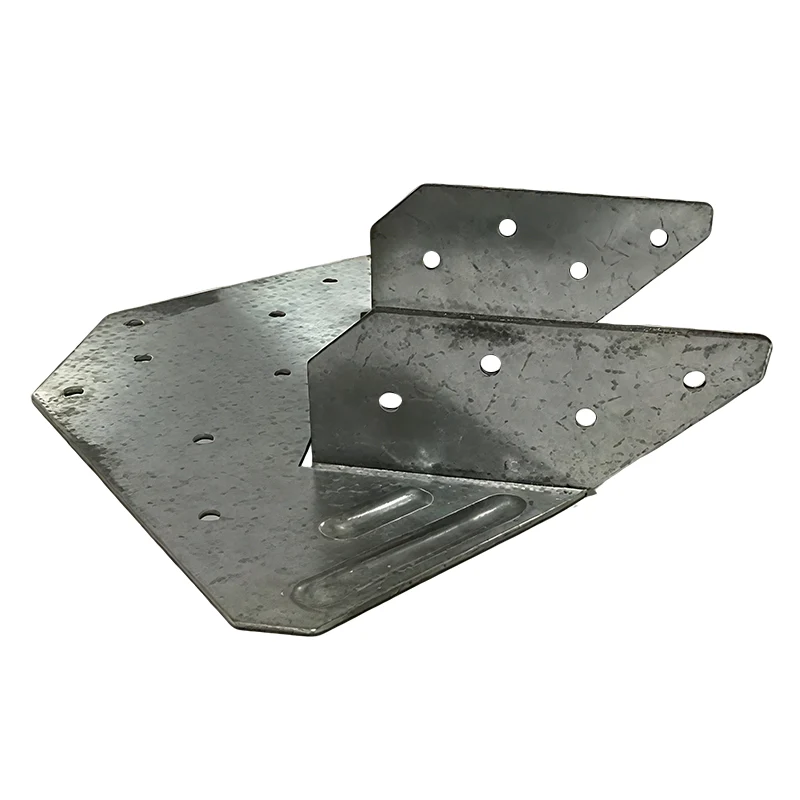

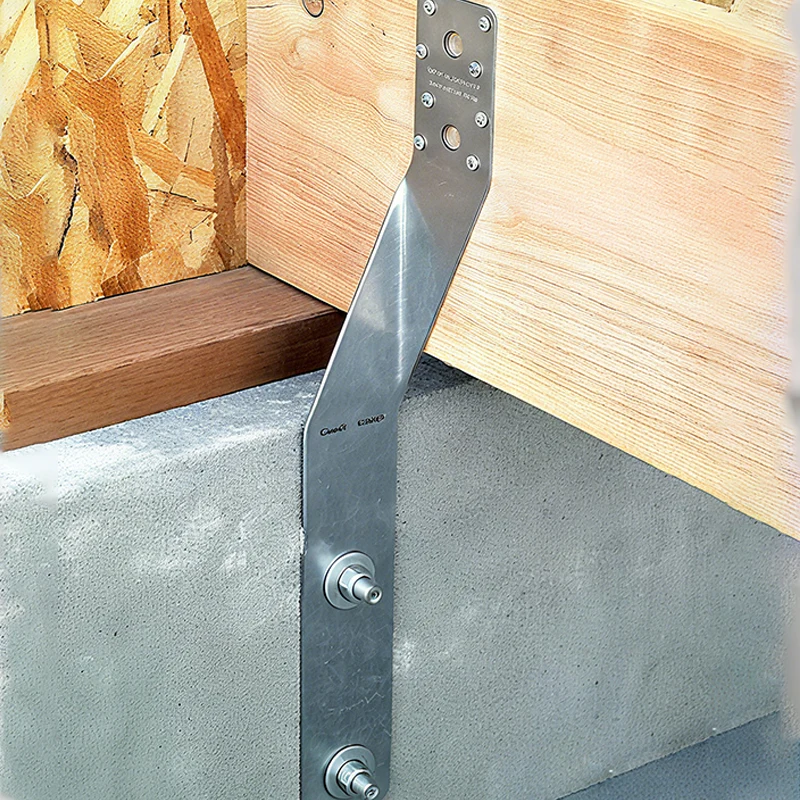

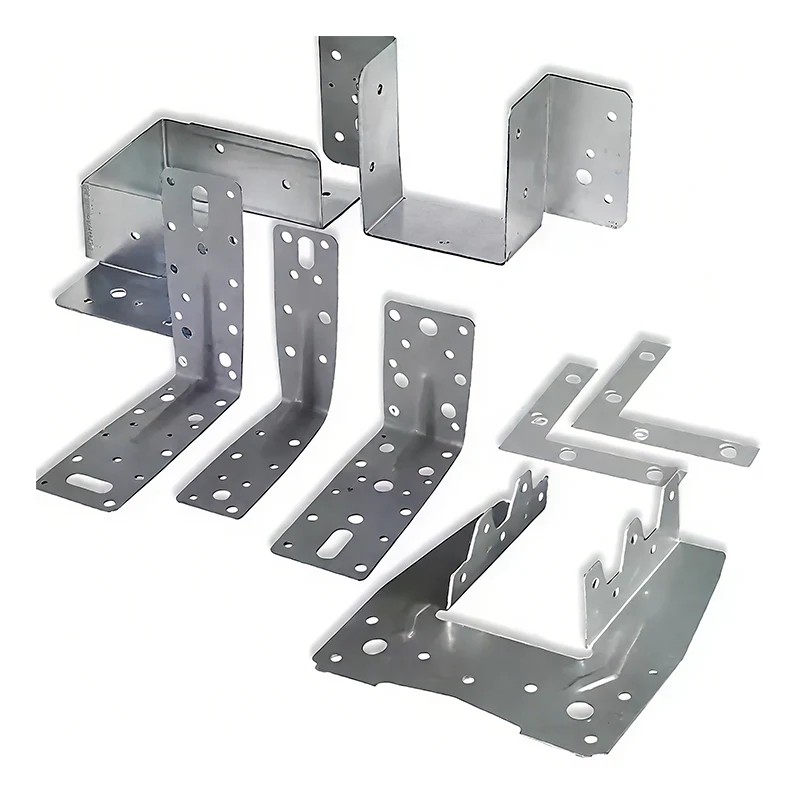

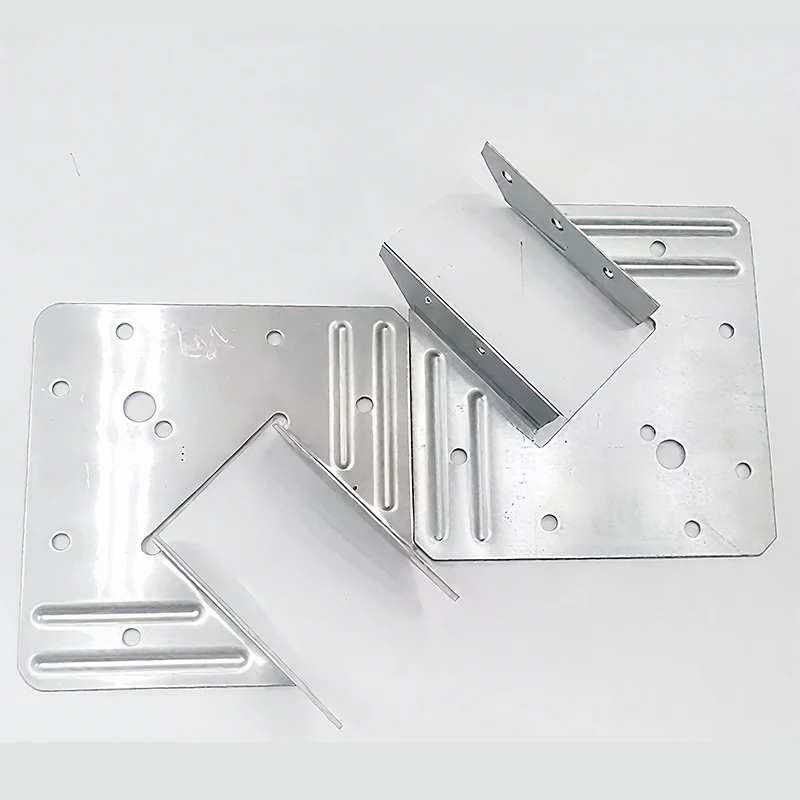

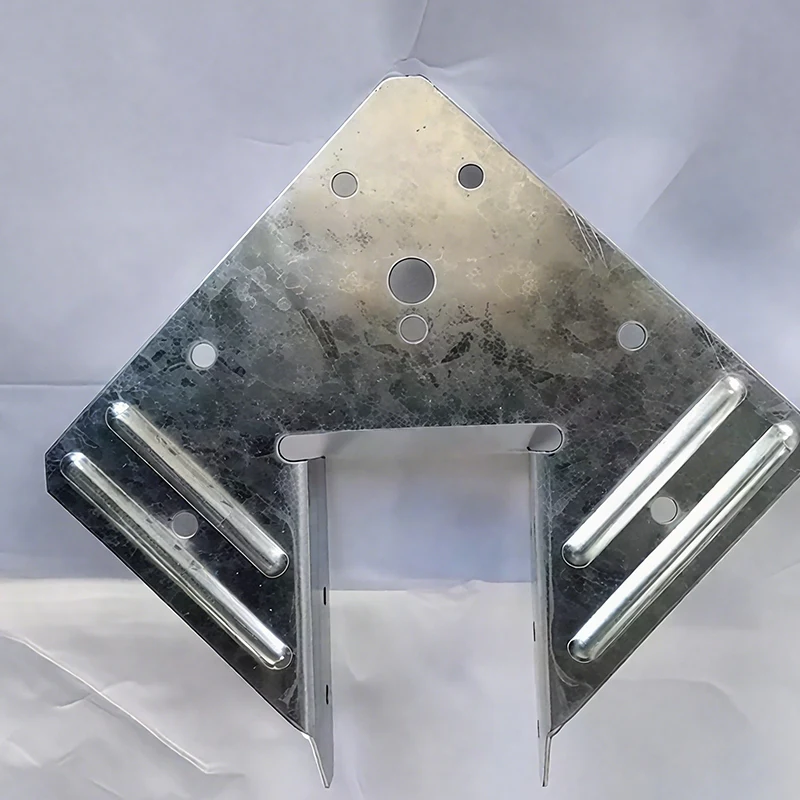

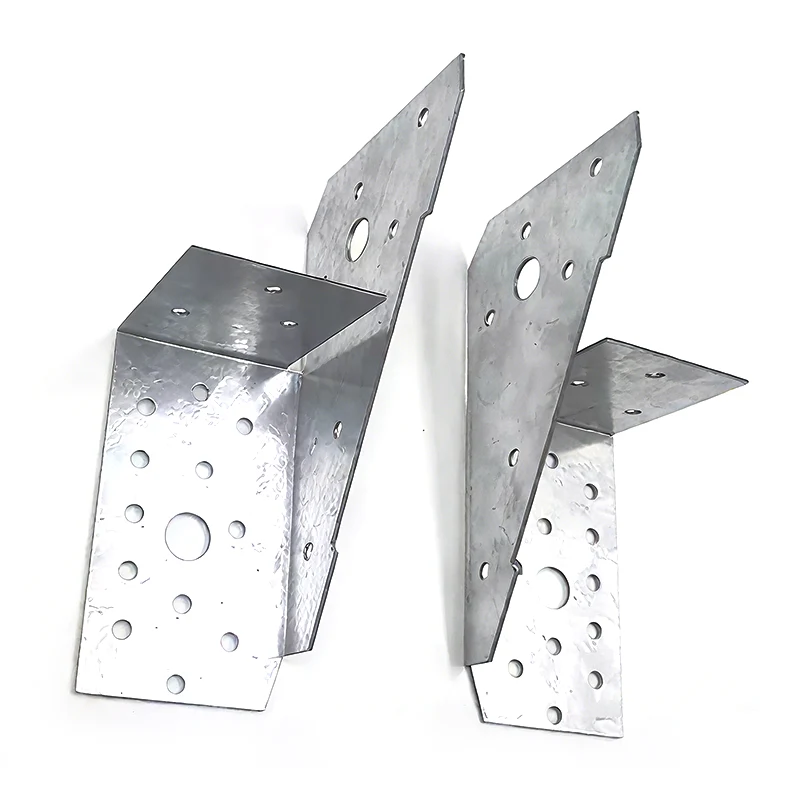

Bagian Lembaran Logam Suku Cadang Mesin CNC adalah suku cadang khusus yang diproses dengan teknologi kontrol numerik komputer. Mereka memiliki akurasi dimensi dan kompleksitas bentuk yang tinggi serta dapat memenuhi kebutuhan struktur khusus atau fungsi khusus yang dipersonalisasi.
Merek :S-SEN
Bagian Lembaran Logam Suku Cadang Mesin CNC menggunakan mesin penggilingan CNC, jendela jendela, dan peralatan pemrosesan multi-sumbu lainnya untuk memproses logam dan bahan mentah lainnya secara tepat. Mengandalkan alur kerja digital CAD/CAM, kami mengubah desain menjadi produk jadi.
Kustomisasi Fleksibel: Mendukung produksi massal, memungkinkan material, struktur, dan proses yang disesuaikan, memastikan respons yang cepat.
Rantai Proses: Mengintegrasikan proses pembubutan, penggilingan, dan penggilingan, memungkinkan pengembangan cepat dari prototipe hingga produksi massal.
Suku cadang mesin CNC yang disesuaikan dapat digunakan di bidang manufaktur kelas atas seperti suku cadang mesin otomotif, instrumen dan peralatan presisi, dan juga cocok untuk pembuatan prototipe dalam tahap penelitian dan pengembangan produk baru.
|
Kategori parameter |
Spesifikasi proyek |
parameter teknis |
Catatan |
|
Lingkup bahan |
bahan logam |
Paduan aluminium (6061/5052/7075), baja tahan karat (304/316), baja karbon, kuningan, paduan titanium |
Mendukung kustomisasi material khusus |
|
bahan non-logam |
ABS, PC, PMMA, POM, nilon, Bakelite |
Teknologi pemrosesan harus dipilih sesuai dengan karakteristiknya |
|
|
jangkauan pekerjaan |
Dimensi penggilingan |
Maksimum 1200×800×300mm |
Pemrosesan tautan lima sumbu |
|
Dimensi pembentuk |
MaksimumΦ150×300mm |
Putaran presisi empat sumbu |
|
|
Ukuran fitur minimum |
- |
0,5 mm (parit/lubang) |
Tergantung pada bahannya |
|
akurasi kerja |
toleransi dimensi |
±0,01mm (penggilingan)/±0,005mm (pembubutan) |
Berdasarkan standar ISO 2768-M |
|
toleransi geometri |
Kerataan 0,02mm/konsentrisitas 0,01mm |
Persyaratan presisi yang lebih tinggi dapat dicapai |
|
|
kekasaran permukaan |
- |
Ra 0,8μm (penggilingan)/Ra 0,4μm (pembubutan) |
Polandia ke Ra 0,2μm |
|
Kapasitas proses |
Karakteristik penggilingan |
Permukaan kompleks, rongga, benang, lubang khusus |
Mendukung pemrosesan pemosisian 3+2 |
|
Karakteristik belok |
Poros, selongsong, ulir, permukaan kerucut, permukaan melengkung |
Mendukung penggilingan dan pemesinan komposit |
|
|
Proses khusus |
lubang yang dalam berfungsi |
Rasio kedalaman 5:1 |
Diperlukan perkakas khusus |
|
Pemrosesan dinding tipis |
0,5 mm |
Diperlukan perkakas khusus |
|
|
konfigurasi |
sistem kontrol numerik |
Siemens 840D、Fanuc、Mitsubishi |
Kontrol hubungan lima sumbu |
|
sistem perkakas |
HSK63, dudukan alat BT40 |
Pengaturan pemotongan kecepatan tinggi |
|
|
perangkat pendeteksi |
Mesin pengukur tiga koordinat, pengukur gambar dua dimensi |
Laporan inspeksi ukuran penuh |
|
|
persiapan permukaan |
oksidasi anodik |
Oksida Alami/Hitam/Berwarna, ketebalan film 5-25μm |
Paduan aluminium khusus |
|
teknologi pelapisan listrik |
Pelapisan nikel, pelapisan kromium, galvanisasi, ketebalan film 5-15μm |
Perawatan korosi dan keausan |
|
|
pengobatan semprot |
Lapisan bubuk, lukisan semprot, ketebalan film 30-100μm |
Tersedia berbagai warna |
|
|
penanganan khusus |
Kusam, pemolesan, sandblasting, menggambar |
Memenuhi persyaratan penampilan |
