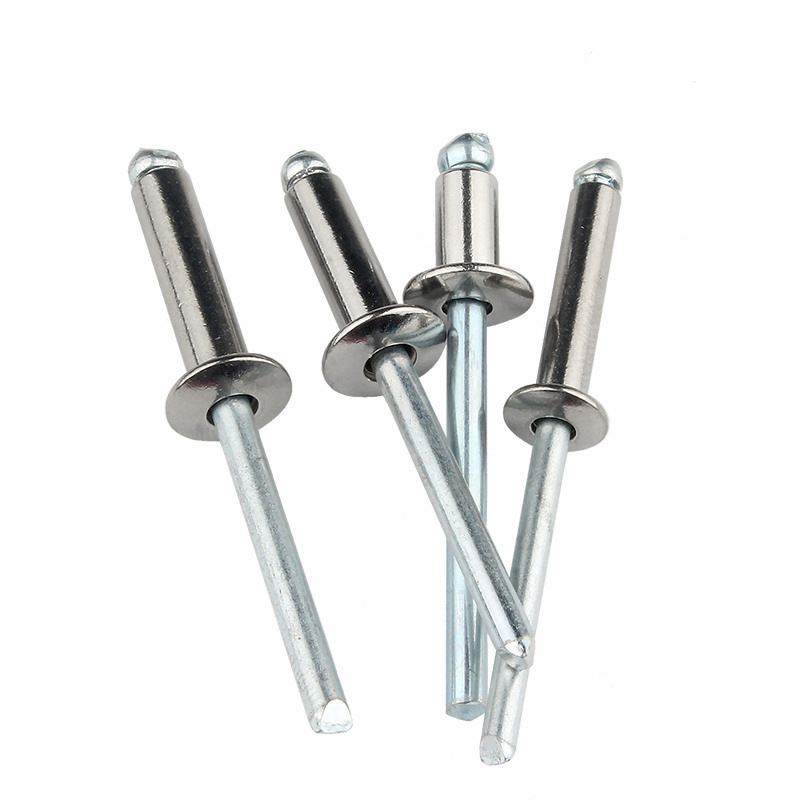

Paku keling buta, juga dikenal sebagai paku keling pop, adalah pengencang mekanis permanen yang digunakan jika hanya satu sisi benda kerja yang dapat diakses. Mereka terdiri dari badan silinder (cangkang) dengan mandrel di tengahnya. Selama pemasangan, mandrel ditarik ke dalam cangkang, menyebabkan sisi buta berubah bentuk dan membentuk kepala sekunder yang menjepit material menjadi satu.
Istilah "buta" mengacu pada kondisi pemasangan, bukan pengikat itu sendiri. Paku keling jenis ini banyak diterapkan pada perakitan otomotif, fabrikasi lembaran logam, struktur ruang angkasa, pelapis bangunan, dan manufaktur umum yang aksesnya dibatasi pada satu sisi.
Paku keling buta terdiri dari empat bagian utama:
| Komponen | Keterangan |
| Tubuh keling (cangkang) | Silinder berongga dengan kepala yang telah dibentuk sebelumnya (biasanya berbentuk kubah atau countersunk) |
| Mandrel | Batang bagian dalam dengan titik putus yang dirancang untuk terpisah pada gaya tarik tertentu |
| Menyetel kepala (pada alat) | Komponen alat yang mencengkeram mandrel dan memberikan gaya tarik |
| Kepala sisi buta | Bagian cacat yang tercipta selama pengaturan yang menjepit material dari sisi yang tidak dapat diakses |
Prinsip operasi: Alat keling mencengkeram mandrel dan menariknya keluar. Saat mandrel ditarik, ujungnya yang membesar memaksa badan paku keling melebar secara radial pada sisi buta, membentuk kepala berbentuk bohlam. Pada ketegangan yang telah ditentukan, mandrel putus pada titik lehernya, meninggalkan paku keling yang dipasang di tempatnya.
Pemilihan material paku keling harus didasarkan pada material dasar yang akan disambung, paparan lingkungan, dan persyaratan beban mekanis.
Paku keling aluminium (dengan mandrel baja atau aluminium)
Tipe paling umum, cocok untuk perakitan umum
Ringan, kekuatan geser dan tarik sedang
Digunakan untuk lembaran logam, saluran HVAC, produk konsumen, interior otomotif
Paku keling baja (berlapis seng atau polos)
Kekuatan lebih tinggi dari aluminium
Cocok untuk aplikasi struktural dan material pengukur berat
Digunakan dalam rangka baja, pelindung mesin, peralatan industri
Paku keling baja tahan karat
Tahan korosi, cocok untuk lingkungan luar ruangan dan laut
Kekuatan dan kekerasan yang lebih tinggi, membutuhkan alat instalasi yang lebih kuat
Digunakan dalam perangkat keras kelautan, pelapis arsitektur, peralatan pemrosesan kimia
Paku keling tembaga dan kuningan
Konduktivitas listrik yang baik dan ketahanan terhadap korosi
Digunakan dalam aplikasi listrik, perangkat keras dekoratif, barang-barang kulit
Paku keling monel (paduan nikel‑tembaga).
Ketahanan korosi yang sangat baik di air laut dan lingkungan kimia
Kekuatan tinggi dan tahan suhu
Digunakan dalam teknik kelautan, pabrik kimia, struktur lepas pantai
Diameter: Diameter paku keling mengacu pada diameter luar badan. Ukuran umumnya mencakup 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4"). Pemilihan diameter didasarkan pada persyaratan penahan beban: diameter yang lebih besar menawarkan kekuatan geser dan tarik yang lebih tinggi.
Kisaran pegangan: Ini adalah ketebalan total bahan yang disambung. Setiap ukuran paku keling mencakup rentang cengkeraman tertentu, biasanya disediakan oleh pabrikan.
| Diameter | Rentang Pegangan Khas | Ketebalan Aplikasi |
| 2,4 mm | 1,0~3,0mm | Lembaran tipis dan elektronik |
| 3,2 mm | 1,5~4,5mm | Lembaran logam ringan |
| 4,0mm | 2,0~5,0mm | Perakitan lembaran sedang |
| 4,8mm | 2,5~6,5mm | Koneksi struktural umum |
| 6,4 mm | 3,0~8,0mm | Aplikasi tugas berat |
Aturan penting: Rentang pegangan harus mencakup ketebalan material sebenarnya. Jika paku keling terlalu pendek, maka paku keling tidak dapat membentuk kepala buta yang tepat, sehingga mengakibatkan kegagalan sambungan. Jika terlalu panjang, mandrel mungkin tidak akan patah dengan sempurna, sehingga menyisakan sisa tubuh yang menonjol.
Persiapan lubang yang tepat sangat penting untuk kinerja keling yang andal.
Diameter lubang: Lubang harus 0,1~0,2 mm lebih besar dari diameter badan paku keling. Lubang yang terlalu besar mengurangi kekuatan geser dan memungkinkan pergerakan sambungan. Lubang yang berukuran terlalu kecil dapat merusak badan paku keling selama pemasangan dan dapat menyebabkan kesulitan dalam pemasangan.
| Diameter Keling | Ukuran Lubang yang Direkomendasikan |
| 2,4 mm | Φ2,5~2,6 mm |
| 3,2 mm | Φ3,3~3,4mm |
| 4,0mm | Φ4.1~4.2mm |
| 4,8mm | Φ4,9~5,0mm |
| 6,4 mm | Φ6,5~6,6mm |
Jarak tepi: Pusat lubang harus berukuran minimal 2× diameter paku keling dari tepi material. Jarak tepi yang tidak memadai menyebabkan material robek saat paku keling dimuat.
Penyelarasan material: Semua lapisan harus disejajarkan dengan benar sebelum dibor atau dilubangi. Gerinda harus dihilangkan dari kedua sisi lubang untuk memastikan dudukan badan paku keling menempel pada benda kerja.
Langkah 1: Pilih paku keling yang benar Pastikan diameter, rentang pegangan, dan bahan sesuai untuk aplikasi.
Langkah 2: Siapkan benda kerja Bor atau buat lubang di semua lapisan. Hapus gerinda dan bersihkan permukaan. Jepit material bersama-sama untuk mencegah pemisahan selama proses memukau.
Langkah 3: Masukkan paku keling Tempatkan paku keling melalui lubang dari sisi yang dapat diakses. Kepala yang telah dibentuk sebelumnya harus menempel rata pada permukaan atas. Pastikan badan paku keling meluas sepenuhnya ke seluruh lapisan.
Langkah 4: Posisikan alat keling. Pasang nosepiece yang sesuai ke alat keling. Tempatkan nosepiece di atas mandrel keling, pastikan terpasang sepenuhnya.
Langkah 5: Operasikan alat Remas atau aktifkan alat untuk menarik mandrel. Lanjutkan hingga mandrel putus pada titik leher yang ditentukan. Paku keling yang dipasang dengan benar akan menunjukkan kepala buta sudah terbentuk sempurna dan mandrel yang patah rata dengan atau sedikit di bawah kepala pabrik.
Langkah 6: Periksa instalasi Periksa apakah:
Kepala pabrik duduk rata dengan material
Tidak ada celah antar material
Kepala buta telah terbentuk sepenuhnya (terlihat dari sisi yang dapat dijangkau dengan material yang ditarik ke atas jika ada)
Pecahnya mandrel bersih dan pada kedalaman yang benar
| Cacat | Tanda yang Dapat Diamati | Kemungkinan Penyebabnya |
| Kepala buta tidak lengkap | Sisi buta menunjukkan sedikit atau tidak ada deformasi | Keling terlalu panjang untuk ketebalan material; gaya tarik yang tidak mencukupi |
| Mandrel rusak sebelum duduk | Mandrel pecah tanpa menjepit bahan | Nosepiece alat terlalu kecil; paku keling terlalu pendek; pengepakan material berlebihan |
| Kepala pabrik yang rusak | Retak atau deformasi pada sisi yang dapat diakses | Kekuatan yang berlebihan; alat tidak selaras; bahan rapuh |
| Sambungan longgar | Bahan dapat dipisahkan atau dipindahkan setelah pengaturan | Rentang cengkeraman yang salah; lubang terlalu besar; siklus pengaturan tidak mencukupi |
| Mandrel tersangkut di alat | Mandrel tidak keluar setelah istirahat | Nosepiece dipakai; benda asing pada alat; ukuran lubang hidung yang salah |
| Lubang oval atau cacat | Bentuk lubang terdistorsi setelah pengaturan | Lubang terlalu besar; bahan tidak selaras; beban lateral yang berlebihan |
Tang keling manual Cocok untuk penggunaan sesekali dan aplikasi ringan. Model tersedia untuk diameter paku keling hingga 4,8 mm. Desain pengungkit bervariasi: pegangan tunggal untuk paku keling kecil, aksi majemuk untuk ukuran lebih besar.
Senapan paku keling pneumatik Alat bertenaga udara yang cocok untuk produksi bervolume tinggi. Menawarkan gaya tarik yang konsisten dan waktu siklus yang lebih cepat. Diperlukan untuk paku keling berdiameter besar dan jenis baja tahan karat. Pasokan udara biasanya 5~7 bar.
Alat paku keling bertenaga baterai Portabel dan cocok untuk aplikasi lapangan. Menawarkan kekuatan yang cukup untuk sebagian besar paku keling serbaguna hingga 4,8 mm. Teknologi baterai memberikan kenyamanan tanpa kabel namun dengan kapasitas siklus per pengisian daya yang terbatas.
Paku keling hidraulik dan servo Digunakan untuk aplikasi industri berat, termasuk paku keling struktural berkekuatan tinggi. Menyediakan pemantauan gaya tarik dan pelacakan data yang tepat untuk jaminan kualitas.
Pemilihan nosepiece: Setiap diameter keling memerlukan nosepiece yang sesuai. Menukar nosepieces diperlukan saat mengubah ukuran rivet. Beberapa alat menawarkan sistem perubahan cepat untuk efisiensi produksi.
Sambungan paku keling buta biasanya dirancang untuk beban geser (gaya yang sejajar dengan bidang sambungan), bukan beban tarik primer (gaya yang menarik material hingga terpisah).
Kekuatan geser adalah gaya maksimum yang dapat ditahan oleh paku keling tegak lurus terhadap sumbunya. Ini adalah parameter desain utama untuk sebagian besar sambungan pangkuan.
Kekuatan tarik adalah gaya tarik maksimum yang dapat ditahan oleh paku keling sepanjang porosnya. Umumnya lebih rendah dari kekuatan geser untuk sebagian besar jenis paku keling buta.
Kinerja kelelahan: Paku keling buta memiliki ketahanan lelah yang lebih rendah dibandingkan dengan paku keling padat karena badan berongga dan konsentrasi tegangan pada lubang mandrel. Untuk aplikasi pembebanan siklik, paku keling struktural atau jenis berkekuatan tinggi (seperti monel atau baja) harus dipertimbangkan.
Rekomendasi desain sambungan: Gunakan beberapa paku keling dengan pola terhuyung-huyung, bukan satu paku keling dalam sambungan dengan beban berat. Jarak minimum antar paku keling adalah 3× diameter paku keling untuk menghindari melemahnya material.
Bahan yang berbeda jika bersentuhan menimbulkan risiko korosi galvanik. Pilih bahan paku keling yang sesuai dengan bahan dasar.
| Bahan Dasar | Bahan Paku Keling yang Direkomendasikan |
| Lembaran aluminium | Aluminium (dengan mandrel baja dapat diterima) |
| Lembaran baja (dicat/tidak dicat) | Baja (berlapis seng) atau baja tahan karat |
| Lembaran baja tahan karat | Baja tahan karat |
| Paduan tembaga | Kuningan atau tembaga |
| Lingkungan laut | Monel atau baja tahan karat 316 |
Aturan: Paku keling harus bersifat katodik (lebih mulia) dibandingkan dengan bahan dasar untuk menghindari percepatan korosi pada bahan dasar. Jika tidak yakin, isolasi dengan sealant atau gasket.
Paku keling tertutup: Dilengkapi bodi ujung tertutup yang mencegah kebocoran air atau gas melalui bagian tengahnya. Digunakan dalam aplikasi kedap air, bejana tekan, dan struktur yang terpapar cuaca.
Paku keling multi-pegangan: Dirancang untuk mencakup rentang cengkeraman yang lebih luas, sehingga mengurangi kebutuhan inventaris. Cocok untuk aplikasi dengan ketebalan material yang bervariasi.
Paku keling penusuk mandiri (SPR): Dipasang tanpa lubang yang sudah dibor sebelumnya. Paku keling menembus lapisan atas dan melebar ke lapisan bawah. Digunakan dalam perakitan bodi otomotif, khususnya untuk sambungan aluminium dan bahan campuran.
Paku keling batang patah: Kepala mandrel tetap tertahan di dalam badan paku keling setelah dipasang, mencegah mandrel terlepas. Diperlukan dalam aplikasi di mana mandrel yang longgar dapat menyebabkan kontaminasi (pemrosesan makanan, elektronik).
Paku keling beralur: Memiliki bodi beralur untuk meningkatkan kinerja pull-up pada material lembut seperti plastik, kayu, atau komposit.
Paku keling harus disimpan dalam kondisi kering dan bersih dengan perlindungan dari kelembaban dan kontaminan. Paku keling aluminium dan baja dapat teroksidasi di lingkungan lembab, sehingga mempengaruhi kinerja pengaturan dan ketahanan terhadap korosi.
Simpan dalam kemasan aslinya sampai digunakan
Jaga kelembapan tempat penyimpanan di bawah 60%
Hindari paparan minyak, pelarut, dan debu industri
Memutar inventaris berdasarkan sistem first‑in‑first‑out
Paku keling yang disimpan dalam waktu lama (lebih dari 24 bulan) harus diperiksa apakah ada korosi atau degradasi sebelum digunakan
Inspeksi visual (pemeriksaan instalasi):
Kepala pabrik rata dan konsentris
Patahan mandrel bersih dan terlihat di bawah kepala
Tidak ada retak atau distorsi di kedua sisinya
Uji tarik tarik: Uji tarik sampel paku keling secara berkala menggunakan alat uji tarik untuk memastikan nilai geser dan tarik memenuhi spesifikasi. Sampel minimum: 5 paku keling per batch.
Uji genggaman: Pastikan panjang mandrel yang tersisa di dalam paku keling yang disetel berada dalam batas yang dapat diterima (biasanya 0,5~1,5 mm di bawah permukaan kepala).
Inspeksi destruktif: Paku keling yang dipilih dengan penampang melintang untuk memeriksa pembentukan kepala buta dan memastikan deformasi material yang memadai. Hal ini sangat penting selama validasi proses dan validasi perubahan alat.
| Masalah | Pemeriksaan Segera | Larutan |
| Keling berputar di dalam lubang | Diameter lubang terlalu besar | Ganti dengan paku keling berdiameter lebih besar; ukuran lubang yang benar |
| Tidak dapat memasukkan paku keling | Diameter lubang terlalu kecil | Lubang rim ke ukuran yang benar |
| Alat tidak dapat menarik | Nosepiece salah atau rahang alat sudah aus | Ganti penutup hidung; alat servis |
| Mandrel rusak terlalu dini | Rentang cengkeraman terlalu pendek | Gunakan paku keling dengan pegangan yang lebih panjang |
| Mandrel tidak akan pecah | Kekuatan tarikan tidak mencukupi | Gunakan alat yang lebih canggih; periksa tekanan udara |
| Kepala buta tidak terbentuk | Paku keling terlalu lama atau alat tidak berfungsi | Verifikasi jangkauan pegangan; periksa pengoperasian alat |
| Bahan dipisahkan setelah pengaturan | Kekuatan penjepitan tidak mencukupi | Memperpendek jangkauan genggaman; meningkatkan akurasi pemasangan lubang |
Panduan ini memberikan referensi mendasar untuk pemilihan dan pemasangan paku keling buta. Untuk aplikasi penting, konsultasikan dengan spesifikasi teknis pabrikan dan lakukan pengujian kualifikasi pada rakitan yang representatif sebelum produksi.
